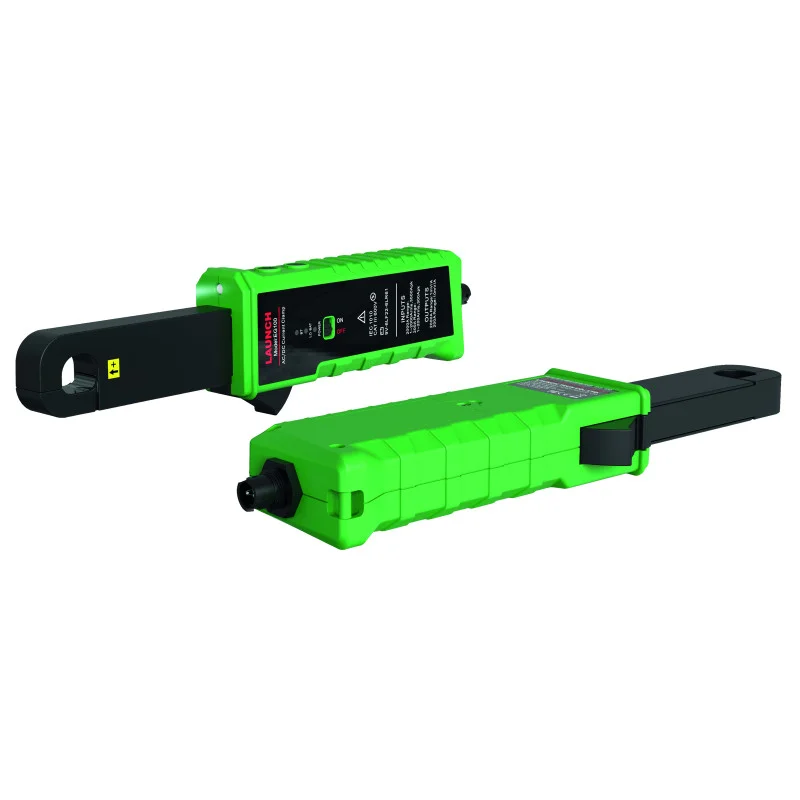

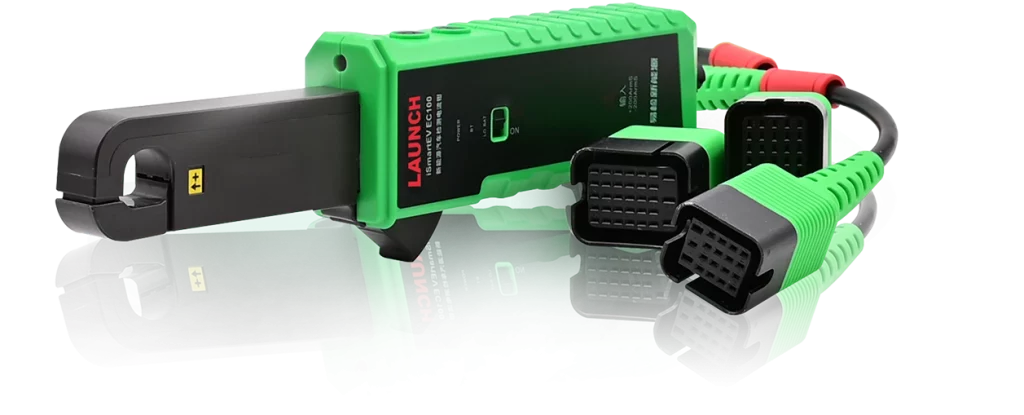

Pince ampèremétrique
L’EG100 est un testeur de courant et de tension spécialement conçu pour les véhicules équipés d’une batterie haute tension. Il est capable d’effectuer des tests de tension continue (DC), ainsi que des tests de tension continue et alternative (AC). La pince ampèremétrique de l’EG100 se caractérise par sa conception compacte, sa haute précision et son excellente stabilité.
Mesure simultanée du courant et de la tension possible
Haute précision de mesure
Affichage des courbes de courant et de tension
Caractéristiques EG100
Acquisition du courant et de la tension
Détection simultanée du courant et de la tension. La détection de tension est ajoutée à la fonction de détection de courant
Automatisé
La plage appropriée est automatiquement sélectionnée en fonction de l’amplitude du courant mesuré pour éviter les erreurs.
Haute précision de mesure
Prend en charge une fréquence d’échantillonnage allant jusqu’à 1,000 Hz, offre une haute précision de mesure et est équipé d’un bouton de réglage du zéro mécanique
Lumière LED
L’appareil est équipé d’une lumière LED pour améliorer la visibilité.
Affichage intuitif
Peut être combiné avec l’unité de diagnostic X-431 EURO TAB III. Affichage intuitif des formes d’onde de courant et de tension mesurées et détection précise des changements de forme d’onde.
Simple et sûr
Test DC sans contact – dès qu’un courant circule, il est détecté et mesuré simultanément
Données techniques EG100
Fonction
Mesures AC et DC
Batterie
9V-Dry
Mode test
Mesure sans contact
Résolution
1 mA AC/DC
Précision
±3% FS
| Tailles des pinces | φ 16 mm × 18 mm |
| Précision | ±3% FS (23°C ± 5°C, sous 75%) |
| Entrée de courant | Monophasé AC90 - 264 V |
| Erreur de phase | ≤3° (AC 50 Hz / 60 Hz ; 23°C ± 2°C) |
| Erreur de phase | ≤3° (AC 50 Hz / 60 Hz ; 23°C ± 2°C) |
| Tension de commutation | DC ~ 50 kHz |
| Plage d'entrée | 0 ~ 200 A AC/DC |
| Plage de sortie | 10 mV/A (0 ~ 20 A), 100 mV/A (0 ~ 200 A) |
| Plage de puissance | max. 1V |
| Bouton de remise à zéro | Réglage du bouton à ZÉRO |
| Position du câble | Le câble est détecté lorsqu'il est au centre des pinces |
| Courant de fonctionnement | 500 mA |
