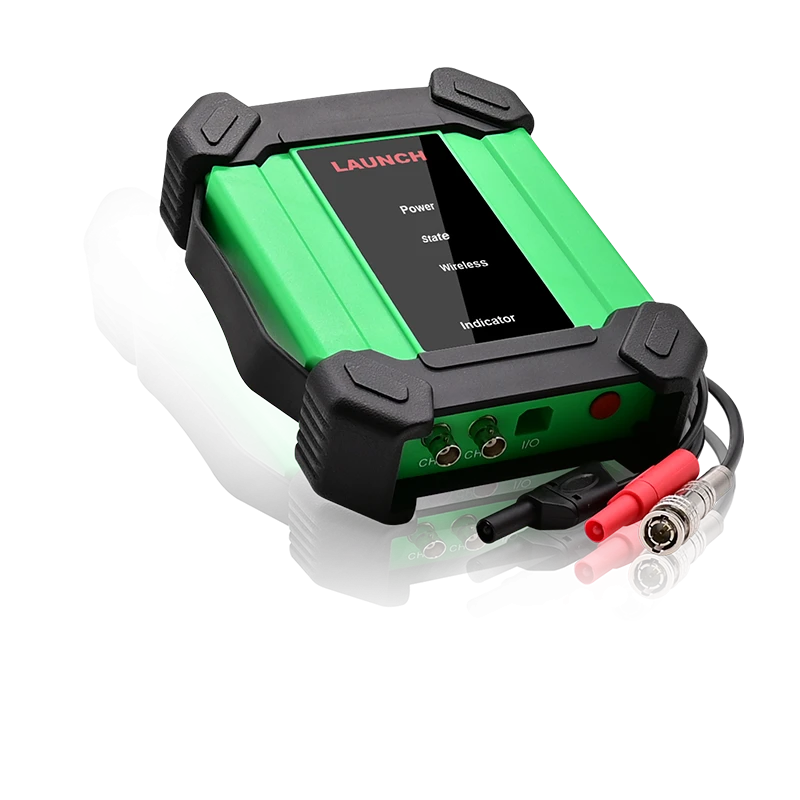

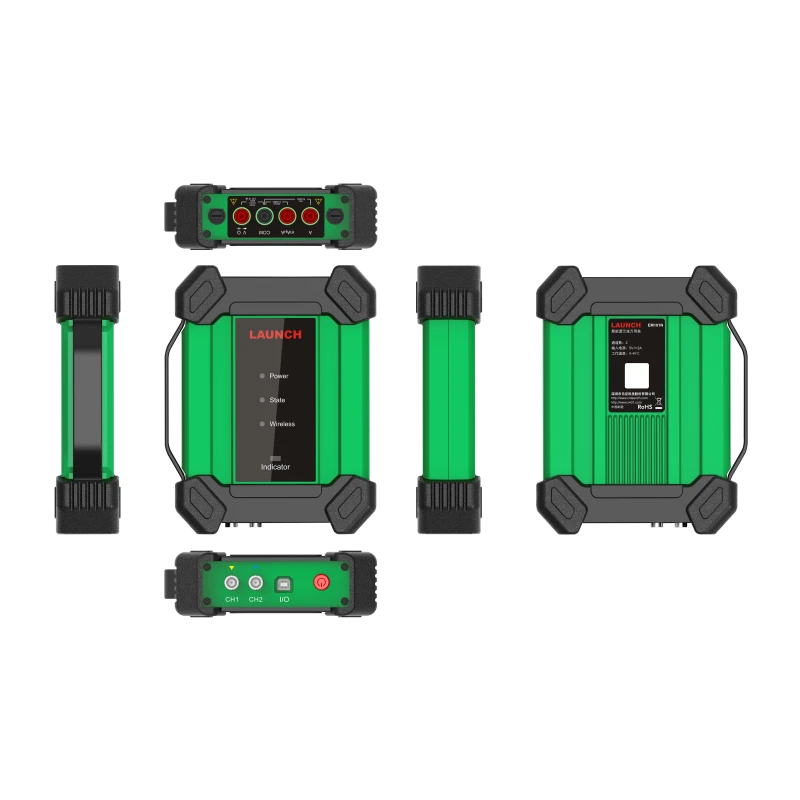

EM101: Oscilloscope et multimètre à 2 canaux
Le LAUNCH EM101 est un outil double et innovant qui combine les fonctionnalités d’un oscilloscope et d’un multimètre en une seule unité. Idéal pour mesurer le courant, la tension et la résistance dans les véhicules équipés de batteries haute tension, il offre des options de communication filaire et sans fil en conjonction avec le X-431 EURO TAB 3. Sa facilité d’utilisation fait de l’EM101 le premier choix pour les ateliers de réparation automobile et leurs professionnels.
Outil 2-en-1 : oscilloscope à 2 canaux et multimètre
Communication sans fil possible
Compatible avec le X-431 Euro TAB III
Utilisation polyvalente
Combinaison d’un oscilloscope à 2 canaux et d’un multimètre.

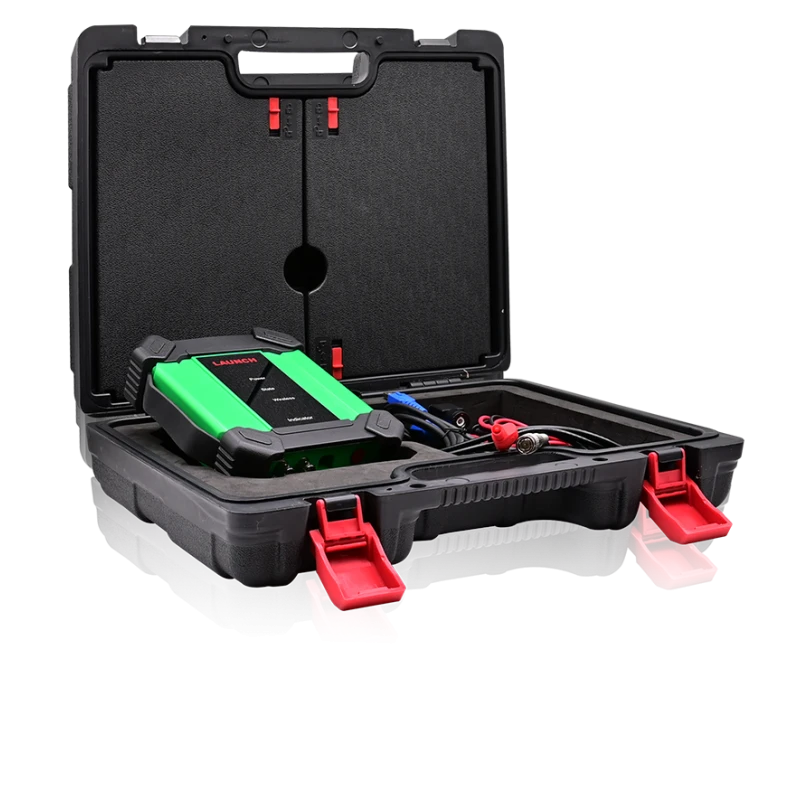

Contenu de la livraison
Des jeux d’aiguilles, de pointes de multimètre, de pinces crocodiles, de cordons de test pour les canaux de l’oscilloscope, etc. sont inclus dans la livraison.

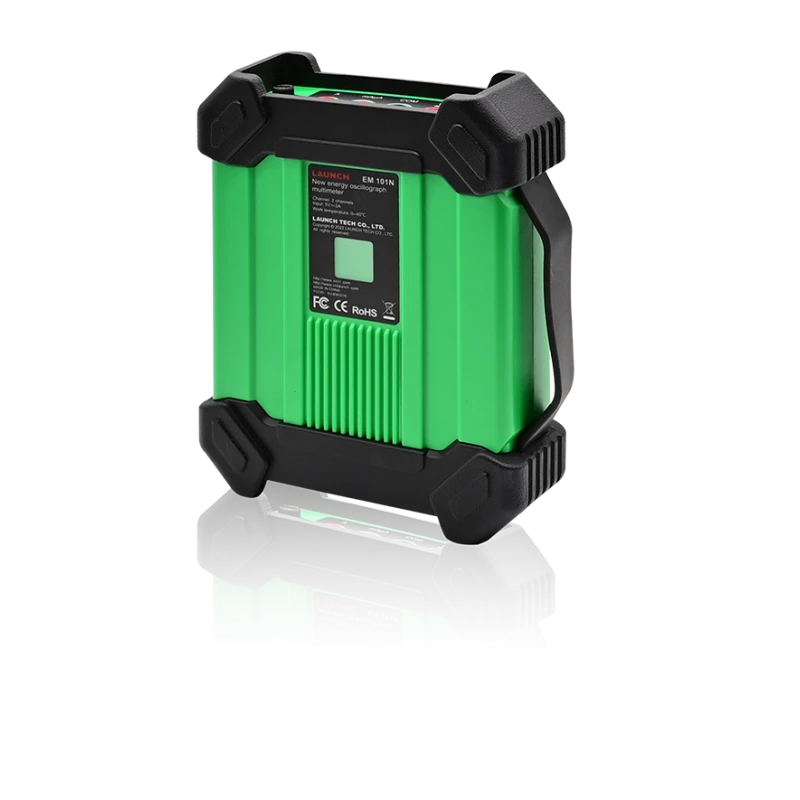

Protection antidérapante
Housse en silicone antidérapante pour une protection supplémentaire du produit.
Communication
L’EM101 peut être utilisé en mode sans fil ou en mode filaire avec le LAUNCH X-431 EURO TAB III.

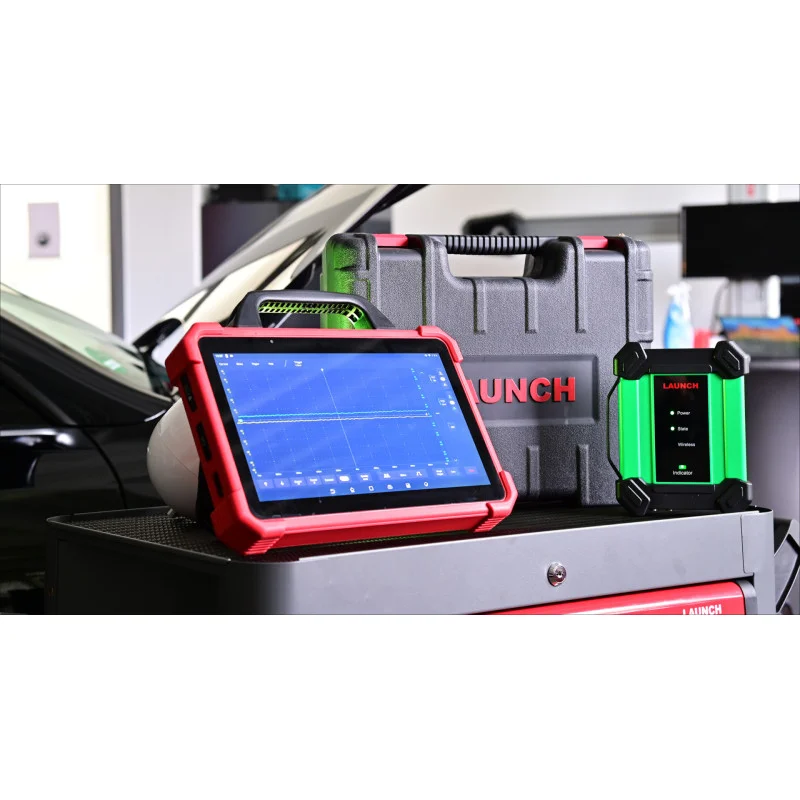

Peut être combiné avec l'outil de diagnostic X-431 EURO TAB III
L’EURO TAB III dispose de trois modes d’affichage qui peuvent être librement sélectionnés.
Détection de défaut
Étapes de sécurité

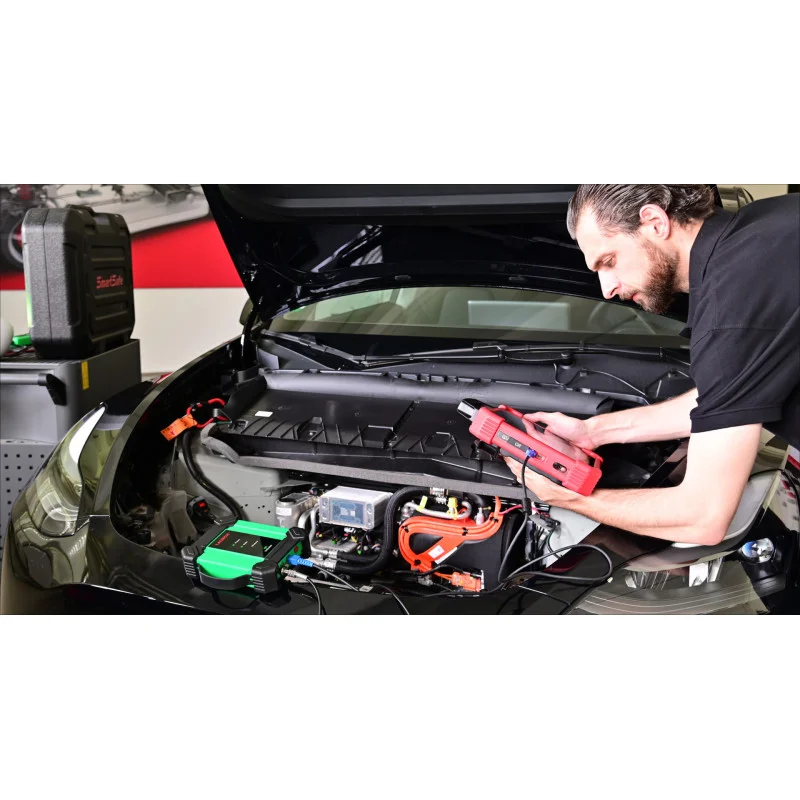

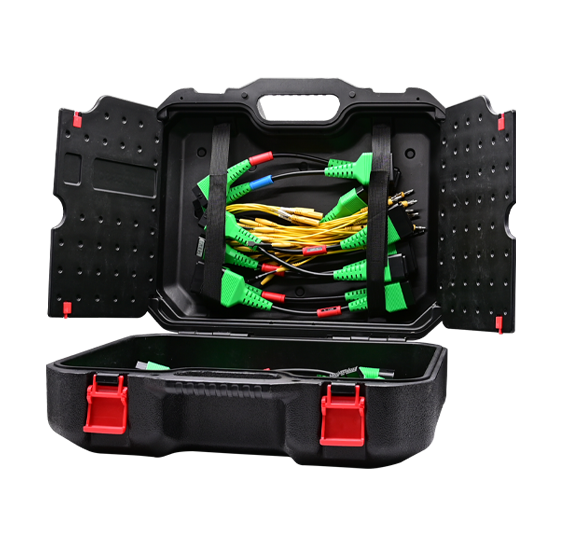

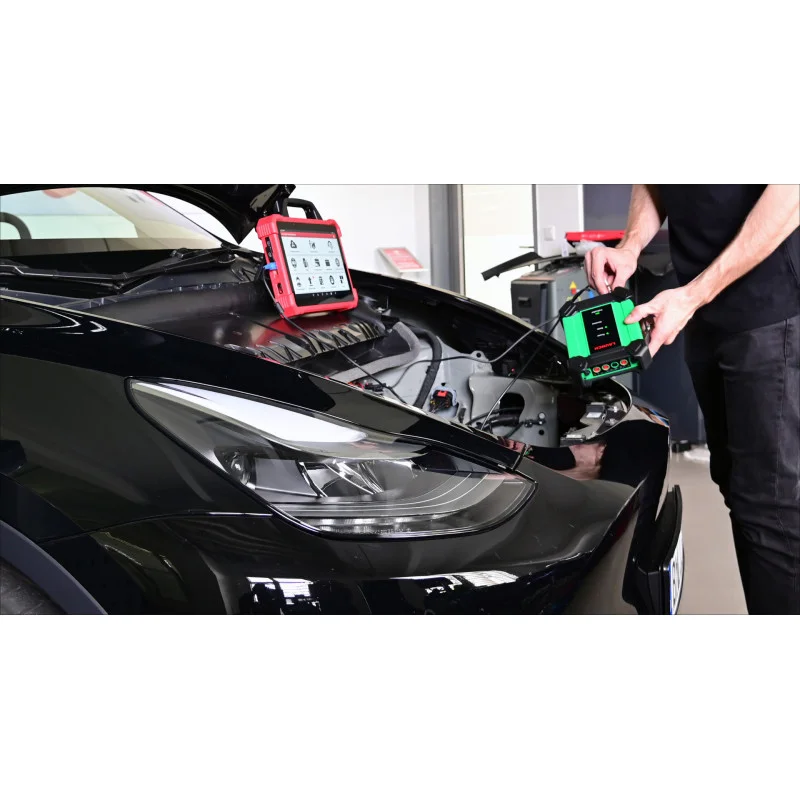

Avec le X-431 EURO TAB III, le kit d’extension EV et la pince ampèremétrique EG100, un diagnostic complet est effectué
Un défaut est détecté dans une cellule de la batterie haute tension HV

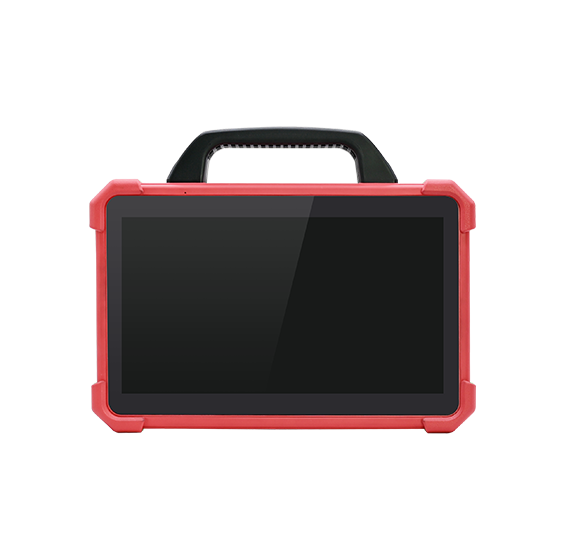

X-431 EURO TAB III

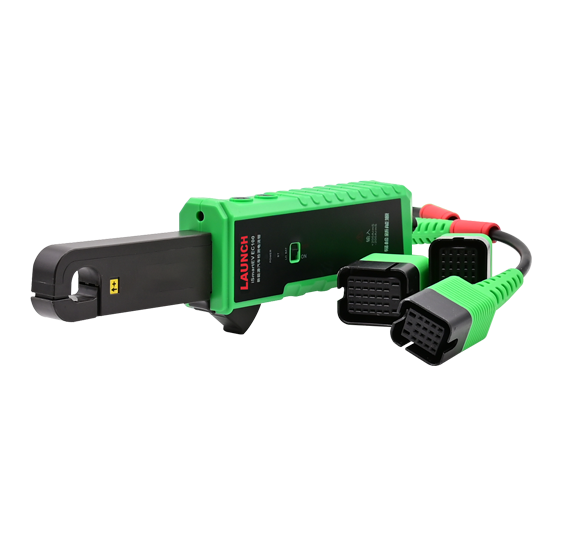

EG100 Pince ampèremétrique
EG100 Pince ampèremétrique

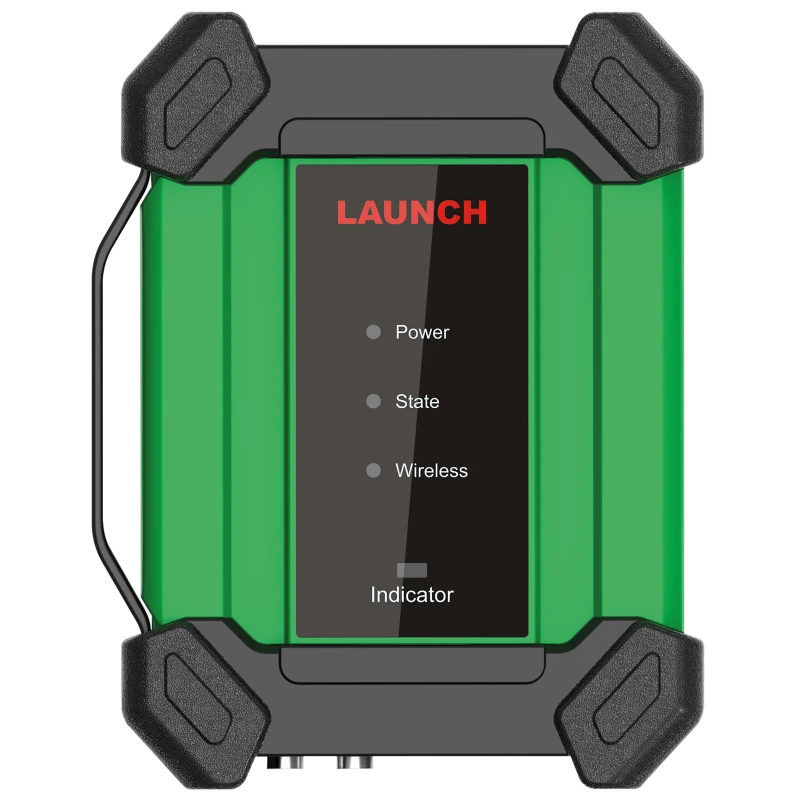

EM101 Oscilloscope et multimètre
Données techniques
Batterie
3.100 mAh
Canaux
2 canaux analogique
Type de déclenchement
Déclenchement sur front, déclenchement sur largeur d’impulsion
Taux d'échantillonnage max
50 MHz / s
Mode de balayage
Normal, détection de crête, moyenne
Oscilloscope
| Canal | Deux canaux analogiques |
| Taux d'échantillonnage en temps réel (Max) | 50 MS/s |
| Plage de base de temps | 1μs/div ~ 10s/div, par pas de 1~2~5 fois |
| Mode d'échantillonnage | Échantillonnage normal, détection de crête, moyenne |
| Profondeur de stockage | 1M |
| Couplage d'entrée | DC, AC, mise à la terre |
| Résistance d'entrée | 1MQ ±2%, en parallèle avec 15pF +5pF |
| Sensibilité verticale | 2mV/div ~ 5V/div |
| Résolution verticale | 8 bits |
| Tension d'entrée maximale | 400V valeur crête (valeur DC + AC crête) |
| Facteur de protection contre les atténuations | 10X, 20X, 100X (nécessite une sonde) |
| Type de déclenchement | Déclenchement sur front, impulsion avec déclencheur |
| Mode de déclenchement | Auto, Normal, Simple |
| Mesure automatique | Valeur crête-à-crête, valeur moyenne, valeur maximale, valeur minimale, valeur supérieure, valeur inférieure, fréquence, période |
Multimètre
| Tension DC | Plage automatique, plage de test +600V |
| Tension AC | Plage automatique, plage de test +600V |
| Courant DC | Plage automatique, plage de test +10A. (Il est nécessaire de connecter un capteur externe pour les courants de grande amplitude) |
| Courant AC | Plage automatique, plage de test ±10A. Mesure de la valeur moyenne (il est nécessaire de connecter un capteur externe pour les courants de grande amplitude) |
| Résistance | Plage automatique / Plage de test: 0~6MQ |
| On / Off | Alerte lorsque la résistance est inférieure à 300 |
| Diode | 0.5V-2.0V |
